FHRデバイスに於けるテザーとFHRの適合性





FHR(Frontal Head Restraint)デバイスは、前面衝突または斜め前面衝突時にドライバーの頭部を胴体に対して固定し、首にかかる負荷を軽減するために設計されたものです。

FIA公認のFHR装置(Technical List no. 29)は、国際競技規則(ISC)第III章「ドライバーの装備」の第3条「前頭部拘束装置(FHR)」に規定されているFIAカレンダーに登録されている競技に参加するドライバー及びコ・ドライバーが着用しなければなりません。

FHRを効果的に機能させるためには、「レース競技用HANS®、ハイブリッドおよびハイブリッド・プロのガイドおよび取付仕様書」に従って取り付けることが重要です。ASN Safety Bulletins No.14とNo.15は、デバイスの選択と取り付けに関するベストプラクティスを提供しています。

さらに、FHR、FHRテザー、ヘルメット、Helmet-M6-TerminalがFIAの承認を受けていることが基本です。ヘルメット、Helmet-M6-Terminal、FHRテザー、FHRデバイスには異なる規格があるため、これらの部品間の互換性は、ISCの第III章「ドライバーズ装備」の第3条3「FIA 8858-2002、8858-2010、8859-2015、8860-2010、8860-2018規格の承認品の互換性と許可された使用」を尊重することが重要であります。

FIA 規格 8858-2002、8858-2010、8859-2015、8860-2010、8860-2018 で承認されたアイテムの互換性と使用許可について説明します。



FHRシステムは、以下の表に従ってFIAが承認したもののみを装着してください。



FHRテザーとFHRの適合性

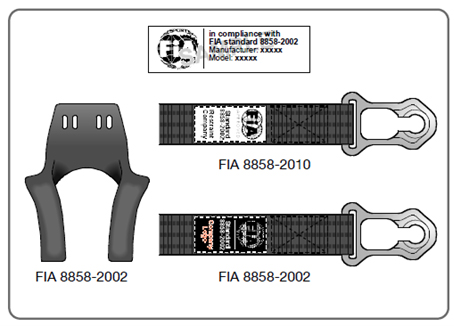

8858-2002 FHR :FIA公認の8858-2002および8858-2010 FHRテザー(テクニカルリストNo. 29)に使用可能です。

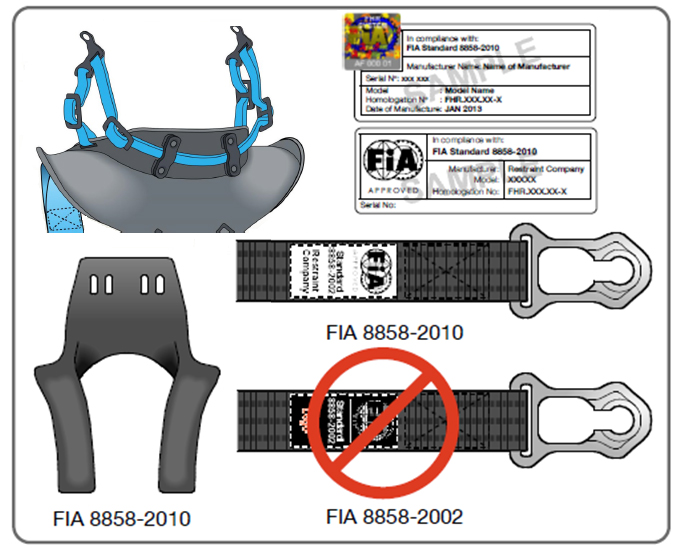

8858-2010 FHR :FIA承認の8858-2010 FHRテザー(テクニカルリストNo. 29)とのみ併用可能。



ヘルメットとヘルメット-M6-アンカーとの適合性

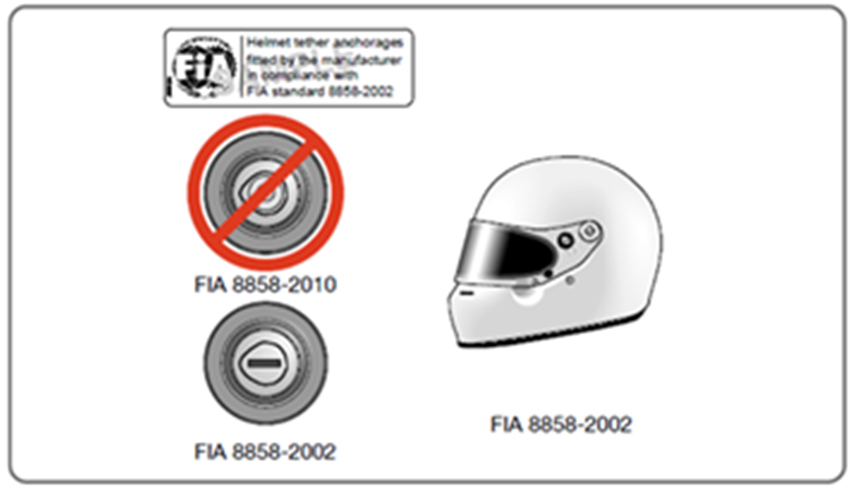

8858-2002ヘルメット-M6アンカー:FIA公認の8858-2002ヘルメット(テクニカルリストNo41 – Part 2)にのみ使用可能。

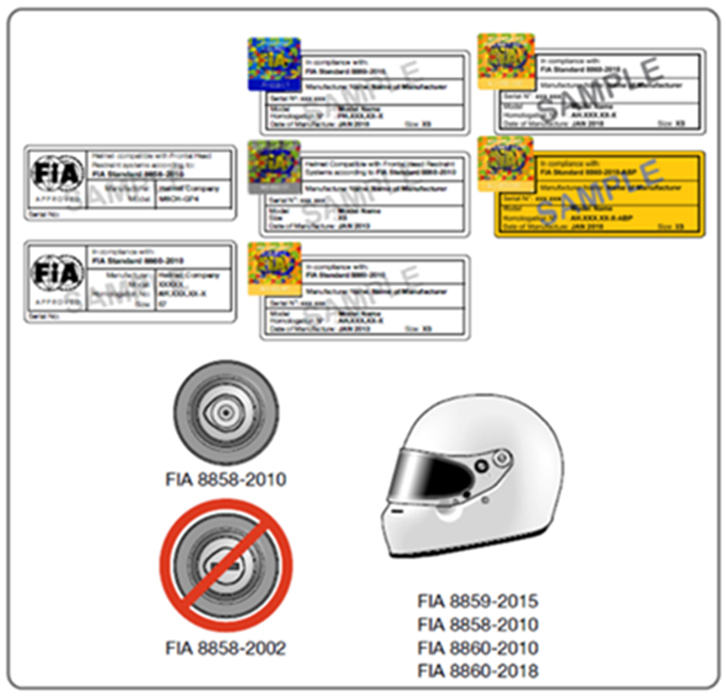

8858-2010ヘルメット-M6-アンカー:FIA承認8858-2010、8859-2015、8860-2010、
8860-2018ヘルメット(テクニカルリストNo.41-Part 1334969)に使用可能。



以下の条件を満たしていれば、どのような組み合わせでも構いません。

  • テザーとFHR本体、M6アンカーとヘルメット本体の互換性が確認されていること。
  • テザーエンドフィッティングとヘルメットM6アンカーの間に正しい機械的互換性があること(すなわち、デバイスを正しく取り付けることができること)。

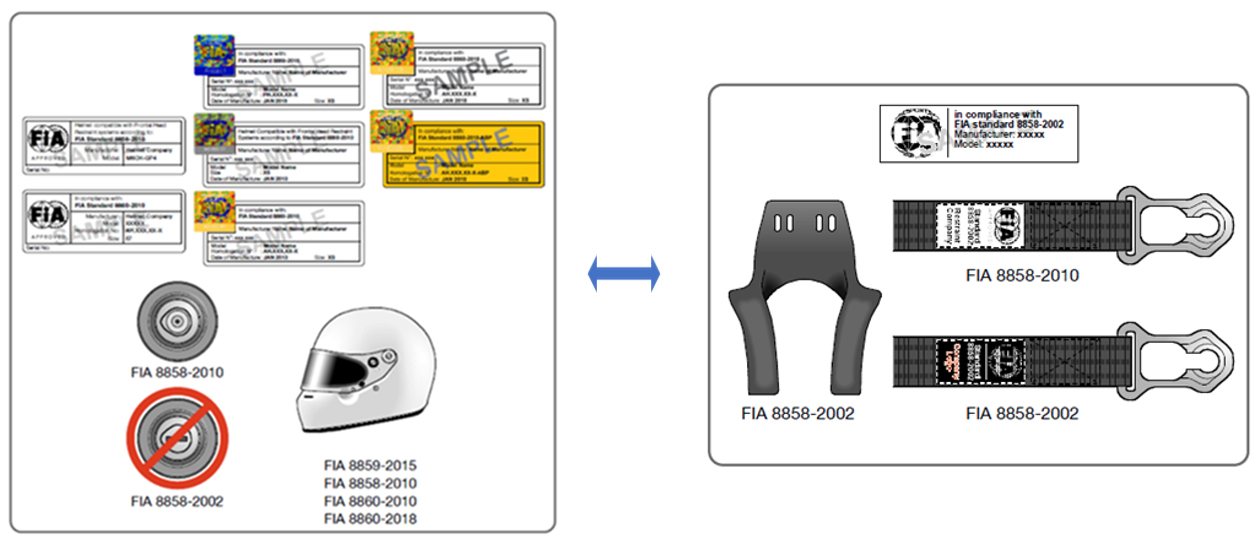

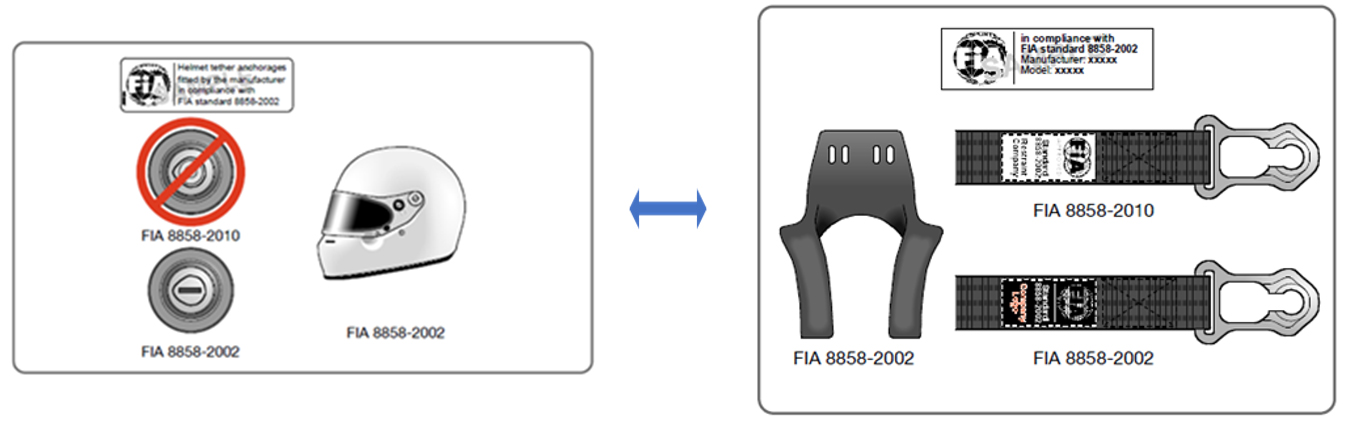

組み合わせ例:1

組み合わせ例:2

組み合わせ例:3

組み合わせ例:4



FIAカレンダーに登録されている大会に参加する競技者は、FIA規格8858-2002および8858-2010(テクニカルリストNo.41)に準拠したヘルメットを2023年12月31日まで使用することができることをお知らせします。
